SL-G
Showa concrete L shaped wall - type G

設計条件

設計荷重

荷重は下記の組み合わせについて検討する。

● 常時荷重（長期）……【土圧＋自重＋上載荷重】

● 衝突荷重（短期）……【土圧＋自重＋衝突荷重】

・上載荷重………Q＝10kN/㎡

・衝突荷重………P＝30kN

      前輪荷重（25kN）

・土圧算定式……Q＝10kN/㎡

土質条件

適用範囲	埋め戻し土			基礎地盤
	土質分類	単位体積重量 γ(kN/㎥)	内部摩擦角 φ(°)	土質分類	摩擦係数 μ
○	砂質土	19.0	30.0	砂質土	0.6
○	砂質土	19.0	30.0	粘性土	0.5
※別途検討	粘性土	18.0	25.0	粘性土	0.6

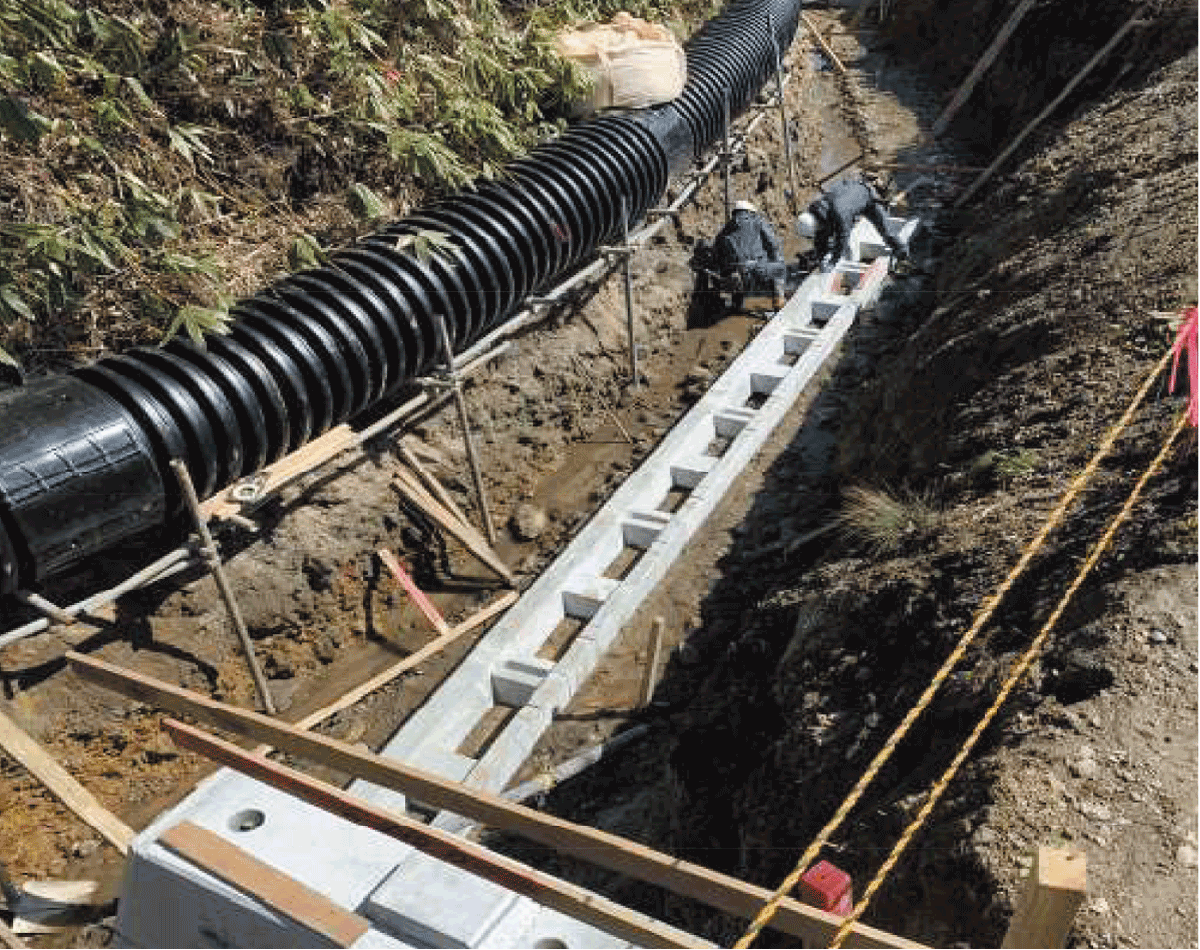

施工事例

規格表

呼び名 高さ H	製品形状											参考質量 kg／本	最低連結 延長	反力
	底版長 B	製品長 L	F1	F2	T	ハンチ G	C	B0	水抜き穴高 i1	水抜き穴高 i2	水抜き穴径			常時 kN/m²	衝突時 kN／m²
800	1100	2000	150	150	90	140	500	100	600	ー	φ75-2	1165	8.0m	25	68
900	1100						600	100				1245		29	73
1000	1100						500	100	800			1290		34	80
1100	1100						600	100				1370		39	87
1200	1150						700	150				1470		43	85
※1250	1200						750	200				1530		45	81
1300	1200						800	200				1570		47	85
1400	1250						900	250				1665		52	85
1500	1300						1000	300				1765	6.0m	56	109
1600	1350						1100	350				1865		60	109
1700	1400						1200	400				1965		65	108
※1750	1450						1250	450				2025		66	105
1800	1450						1300	450				2065		69	109
1900	1500						1400	500				2165		73	110
2000	1550						1500	550				2265		78	112
2100	1600	2000	220	220	100	200	600	100	800	ー	φ75-2	2835	4.0m	83	153
2200	1650						700	150				2940		87	153
※2250	1700						750	200				3000		88	147
2300	1700						800	200				3040		91	152
2400	1750						900	250				3140		96	152
2500	1800						1000	300				3245		100	153
2600	1900						1100	400				3370		102	147
2700	1950						1200	450				3470		107	148
※2750	2000						1250	500				3530		108	147
2800	2000						1300	500				3570		111	151
2900	2050						1400	440				3675		116	153
3000	2100						1500	600				3775		120	155
3100	2200	2000	270	270	130	250	600	200	1000	1600	φ75-4	4780	2.0m	123	239
3200	2250						700	250				4885		127	237
※3250	2300						750	300				3955		128	230
3300	2300						800	300				4995		131	237
3400	2350						900	350				5105		136	235
3500	2450						1000	450				5245		137	224
3600	2500						1100	500				5350		142	224
3700	2550						1200	550				5460		146	225
※3750	2600						1250	600				5530		147	221
3800	2600						1300	600				5570		150	226
3900	2650						1400	650				5675		154	228
4000	2700						1500	700				5785		159	230

• ※上記以外の規格についてはご相談ください。
• ※呼び名に「※」のつく規格については、東北地区限定規格であり、連結金具取付位置は天端から200mmとなります。

縦断勾配対応

• ※縦断勾配への対応については各自治体の基準に準拠してください。
• ※天端斜切りの端部最小高さは800mmです。詳細についてはお問い合わせください。

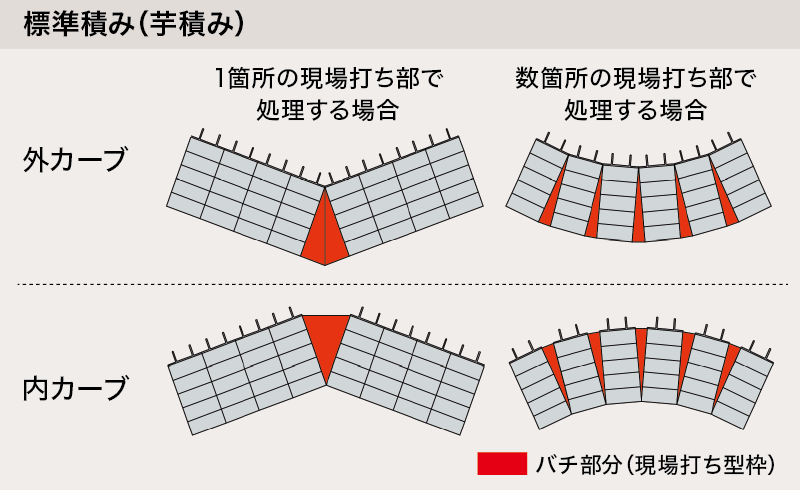

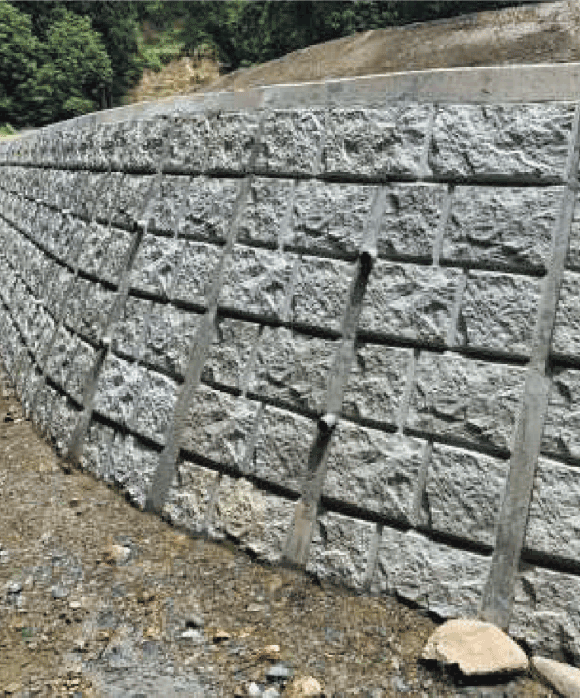

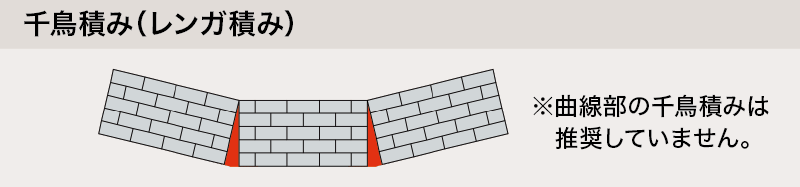

曲線対応

H	対応可能R(m)
	内曲げ	外曲げ
1000	20	20
1100
1200〜1600	25
1700〜2100	30
2200〜2500	35
2600〜3000	40
3100〜3400	45
3500〜3800	50
3900	55
4000

• ※設計条件等により対応可能Rが異なる場合があります。
